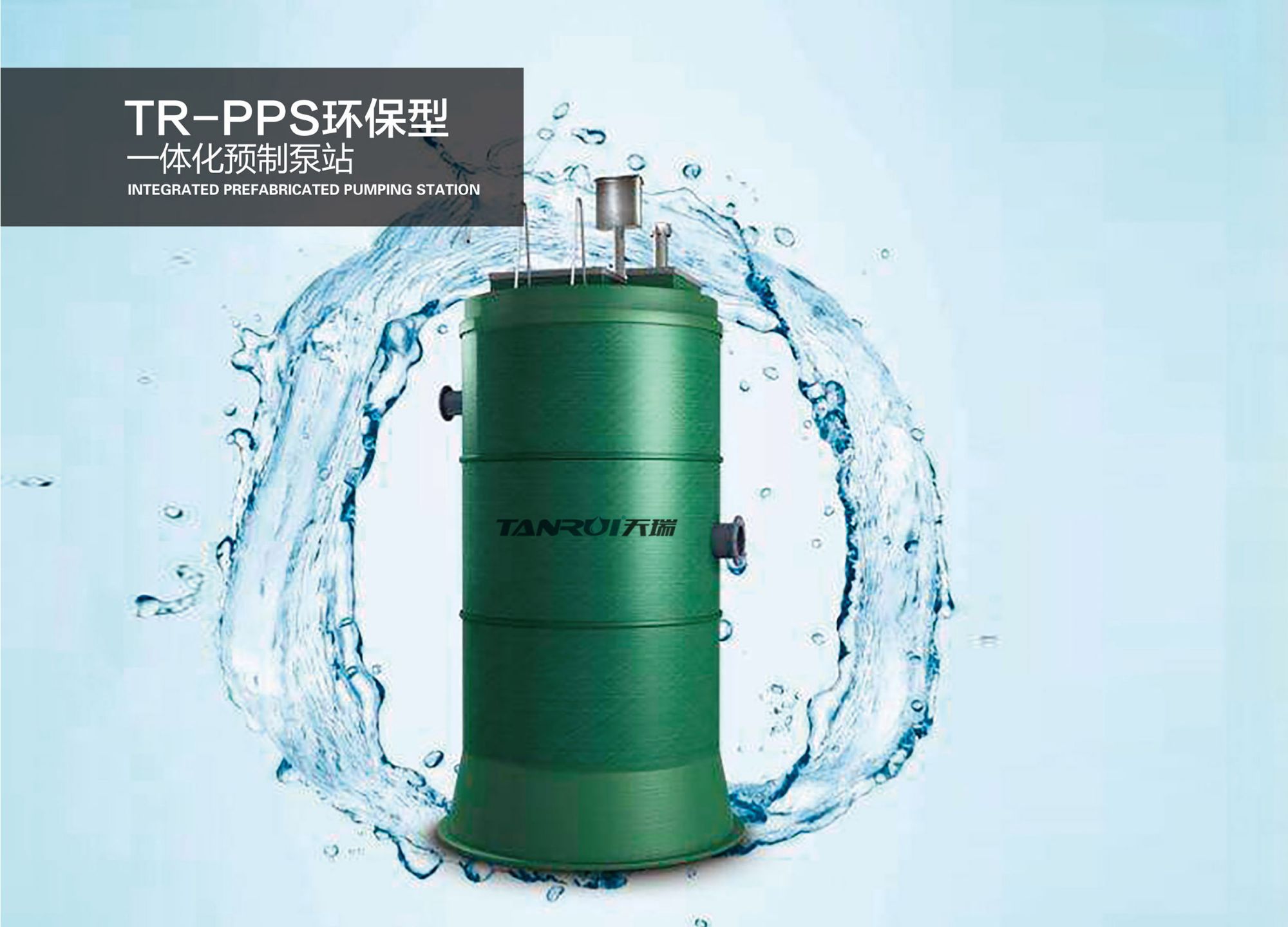

TR-PPS 一體化預制泵站

● 產品介紹

 術語

一體化預制泵站  Integrated prefabricated pumping station

由頂蓋、玻璃鋼（GRP）筒體、底座、潛水泵、服務平臺、管道等部分組成，以滿足增壓提升排水要求的設備

一體化預制泵站（以下簡稱泵站）是提升污水、雨水、飲用水、廢水等提升排水的裝備，由工廠集中設計、制造、組裝后運到現場安裝的新型環保新一代泵站。泵站系列產品具有工期短、安裝方便、體積小、效率高、智能化網絡化等現代產品特點，與傳統泵站相比土建工程量少、投資可減少一半以上、產品質量可靠，是傳統混凝土污水提升泵站的替代品。

頂蓋 Top cap，由玻璃鋼邊蓋和可開啟的泵站蓋板組成。

 筒體 Cylinder，預制泵站的井筒部分。

 底座Lampstand，與混凝土底板相連，以固定預制泵的部分。

 機電設備 Mechanical and electrical equipment，一體化預制泵站機電設備主要包括水泵及其輔助設備、攔污清污設備、壓力管道、閥類設備、控制系統等。

 進場 Get into site，一體化預制泵站進入施工現場或其它的指定地點落地并完成開箱驗收、交接處理，交付臨時保管的過程。

安裝與調試 Installation and adjustment，按照施工組裝圖紙及有關安裝技術標準要求，將已進場的一體化預制泵站安裝在規定的基礎或設施上，完成找平穩固、機械裝配與設備聯接、電氣配線與試驗、定值調整與測試、就地和集中控制模擬動作試驗的過程，使一體化預制泵站達到試運行的條件。

材料

頂蓋應由玻璃鋼邊蓋和可開啟的泵站蓋板組成。蓋板材料可由玻璃鋼或鋁合金等輕質材料制成。

 蓋板內外表面應平整，不得有深度 2mm 以上的裂縫，不得有分層脫層，纖維祼露、樹脂結節、異物夾雜、色澤明顯不勻等現象。

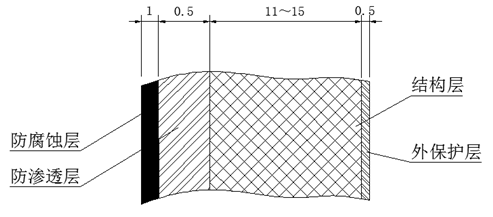

玻璃鋼（GRP）筒體材料應由防腐蝕層、防滲透層、結構層和外保護層構成（圖2.1.3），各層的厚度如圖所示。外保護層必須加抗紫外線材料，防止裸露在太陽光下面老化。

圖 玻璃鋼（GRP）筒體　（單位：mm）

整體頂蓋應有防滑措施。防滑頂蓋可采用玻璃纖維制成。

 制作蓋板的鋁合金材料應為防滑花紋板，抗拉強度應達到120MPa及以上，板材厚度應在5mm及以上（不含花紋）。蓋板翻邊應不小于20mm。

 筒體以無堿玻璃纖維無捻粗紗及其制品為增強材料，熱固性樹脂為基體，采用計算機纏繞工藝制成的玻璃鋼管，厚度均勻。巴氏硬度應達到40HBa及 以上，抗壓強度應達到120MPa及以上，環向拉伸強度150MPa，軸向拉伸強度60MPa。

 內襯層包括次內層和內表層，總厚度不小于 2mm,其中內表層厚度不小于 0.3mm。管壁的最小厚度應不小于經規定程序批準的圖樣和技術文件規定的標稱厚度。

 筒體外部應裝有至少兩個外部吊耳。

     底座

底座宜為弧型下凹式結構底座，底座內側可根據設計需要預留或加裝攪拌器、粉碎隔柵。

底座的抗拉強度應達到120MPa及以上，巴氏硬度應達到40HBa及以上。

底座的裙邊外圍應至少鉆有2個灌漿孔，灌漿孔口徑應達到DN100及以上。

底座下部應有混凝土底板抗浮，依據抗浮計算確定混凝土底板的設計尺寸，多井筒泵站和泵站前后端構筑物宜采用同一個底板，混凝土底板水泥強度等級應不小于C40，鋼筋直徑應不小于10mm,厚度應不小于250mm,混凝土底板應預埋地腳螺栓，用于預制泵站吊裝入坑后的固定。混凝土底板可預制，也可以在基坑內直接澆筑。

泵站底座的重量應≥1.5倍水泵總重量，防止水泵固定連接處產生震動及共振。干式泵站根據水泵形式選擇防震構件。

潛水泵

 潛水泵應具有相關生產許可證和產品合格證。潛水泵平均無故障運行時間不得少于2500h。

 潛水泵與管道連接應牢固。
